XRC系列交叉滾子軸承

發布日期：2022-10-09 14:47:21

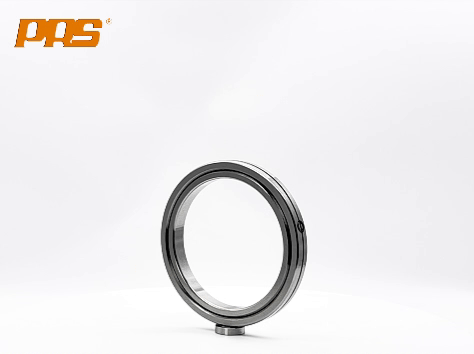

XRC系列交叉滾子軸承（超薄壁型; 外圈分體, 內圈整體; 內圈旋轉）
XRC系列交叉滾子軸承可替代: INA公司SX系列交叉滾子軸承
XRC系列適用: 內圈旋轉的應用場合
外圈和內圈沒有安裝孔,安裝時需要法蘭和支撐座固定.

咨詢熱線：400-680-3790 在線留言

規格型號 產品介紹應用領域

XRC系列交叉滾子軸承（SX系列）結構圖：

XRC系列交叉滾子軸承（替代INA公司SX系列）結構圖

XRC系列交叉滾子軸承型號參數表（替代INA公司SX系列交叉滾子軸承）：

型號	外型尺寸						額定負荷(KN)				重量	對應型號
	內徑	外徑	寬度	滾子節 圓直徑	軸肩尺寸		軸向		徑向
	內徑	外徑	寬度	滾子節 圓直徑	軸肩尺寸		軸向		徑向
	d	D	B	Dpw	ds	Dh	Ca	Coa	Cr	Cor	KG	INA
XRC 7010	70	90	10	80	79.5	80.5	18	60	12	30	0.3	SX011814
XRC 9013	90	115	13	102	101.5	102.5	26	96	17	47	0.4	SX011818
XRC 10013	100	125	13	112	111.5	112.5	28	106	18	52	0.5	SX011820
XRC 12016	120	150	16	135	134.4	135.6	41	153	26	75	0.8	SX011824
XRC 14018	140	175	18	157	156.3	157.7	64	237	41	116	1.1	SX011828
XRC 16020	160	200	20	180	179.2	180.8	69	272	44	133	1.7	SX011832
XRC 18022	180	225	22	202	201.2	202.8	98	381	63	187	2.3	SX011836
XRC 20024	200	250	24	225	224.2	225.8	106	425	68	208	3.1	SX011840
XRC 24028	240	300	28	270	269.2	270.8	149	612	95	300	5.3	SX011848
XRC 30038	300	380	38	340	339.2	340.8	245	1027	156	504	12	SX011860
XRC 34038	340	420	38	380	379.2	380.8	265	1148	167	563	13.5	SX011868
XRC 40046	400	500	46	450	449	451	385	1699	244	833	24	SX011880
XRC 50056	500	620	56	560	558.8	561.2	560	2538	355	1244	44	SX0118/500

注：此系列無密封。

XRC交叉圓柱滾子軸承編碼規則：

【XRC 型號編碼示例】
XRC7010	VSP
型號 60：公稱內徑 13：公稱寬度	無符號：正常游隙 RLO：小游隙 VSP：負游隙（預壓）

交叉滾子軸承的選擇必須確認以下要求：

XRC系列旋轉精度標準：

XRC 系列內圈旋轉精度及尺寸公差			單位（Unit）: μm
型號	旋轉精度		尺寸精度
型號	內圈徑向跳動	內圈軸向跳動	內徑	外徑	內圈高度	裝配高
XRC7010	10	10	+4/-15	0/-22	0/-10	±10
XRC9013	10	10	+4/-18	0/-22	0/-10	±12
XRC10013	10	10	+4/-18	0/-22	0/-10	±12
XRC12016	10	10	+4/-18	0/-25	0/-10	±12
XRC14018	15	10	+4/-21	0/-25	0/-10	±12
XRC16020	15	10	+4/-21	0/-29	0/-25	±12
XRC18022	15	10	+4/-21	0/-29	0/-25	±13
XRC20024	15	10	+4/-24	0/-29	0/-25	±13
XRC24028	20	10	+5/-24	0/-32	0/-50	±13
XRC30038	20	10	+5/-27	0/-36	0/-50	±14
XRC34038	25	10	+7/-29	0/-40	0/-50	±14
XRC40046	30	10	+7/-29	0/-40	0/-50	±15
XRC50056	40	10	+8/-32	0/-44	0/-50	±16

XRC系列徑向游隙：

XRC 型內部游隙							單位（Unit）: μm
公稱型號	基本游隙				RLO 徑向游隙		VSP 徑向游隙
	徑向游隙		軸向游隙		RLO 徑向游隙		VSP 徑向游隙
	最小	最大	最小	最大	最小	最大	最小	最大
XRC7010	3	15	6	30	-6	3	-15	-3
XRC9013	3	15	6	30	-6	3	-15	-3
XRC10013	5	20	10	40	-8	4	-20	-5
XRC12016	5	20	10	40	-8	4	-20	-5
XRC14018	5	20	10	40	-8	4	-20	-5
XRC16020	5	20	10	40	-8	4	-20	-5
XRC18022	5	25	10	50	-10	5	-25	-5
XRC20024	5	25	10	50	-10	5	-25	-5
XRC24028	10	30	20	60	-10	5	-25	-5
XRC30038	10	40	20	80	-10	5	-25	-5
XRC34038	10	40	20	80	-10	5	-25	-5
XRC40046	10	50	20	100	-10	5	-25	-5
XRC50056	15	60	30	120	-12	6	-30	-5

XRC系列交叉滾子軸承（超薄壁型; 外圈分體, 內圈整體; 內圈旋轉）

XRC系列交叉滾子軸承可替代：INA公司SX系列交叉滾子軸承。

XRC系列交叉滾子軸承是一種高精度軸承，專為要求非常高的定位精度和旋轉精度的應用設計。這些軸承采用了交叉滾子的布局方式，即滾子以90度交叉排列，這樣的設計大大提高了軸承的承載能力和剛性，同時也保證了更高的運行精度。

XRC系列的特點是超薄壁設計，這意味著在相同軸徑條件下，這些軸承的截面尺寸比傳統的RB系列交叉滾子軸承更小。超薄壁設計不僅減輕了軸承的重量，還使得整體設計更為緊湊，這對于那些空間有限但又需要高精度軸承的應用來說是非常重要的。

XRC系列軸承的一個顯著特點是外圈分體，內圈整體設計。這種設計使得軸承在安裝時不需要通過外圈和內圈的安裝孔進行固定，而是通過法蘭和支撐座來固定。這不僅簡化了安裝過程，也因?yàn)闆](méi)有安裝孔而提高了軸承的整體剛性和運行精度。由于內圈是整體設計的，這種類型的軸承特別適合于內圈旋轉的應用場合。

與RC系列交叉滾子軸承相比，XRC系列因其超薄壁設計而在尺寸上更加緊湊，但RC系列通過其靈活的外圈分體設計，更適合于各種高速應用。

總的來說，普瑞森公司的XRC系列交叉滾子軸承是一種高精度、高剛性的軸承解決方案，非常適合在有限空間內要求高精度和高旋轉精度的應用。其超薄壁設計和內圈旋轉的特性使其在機器人手臂、精密旋轉臺、醫療設備等領域有著廣泛的應用。

XRC系列交叉滾子軸承的應用

XRC系列交叉滾子軸承是一種高精度軸承，特別設計用于滿足特定應用的需求，如高精度旋轉表、機器人關節、精密旋轉臺和醫療設備等。這些軸承由于其特殊的設計和結構特性，提供了多項優勢，包括高承載能力、高精度和剛性以及緊湊的尺寸。下面將詳細介紹SX系列交叉滾子軸承的應用：

1. 高精度旋轉表和定位系統

應用場景: 在機床、測量設備和高精度定位系統中，XRC系列交叉滾子軸承因其超薄壁設計，能夠在有限的空間內提供高度的精度和剛性。
優勢: 高精度、低摩擦和優異的旋轉精度，使得XRC系列交叉滾子軸承成為實現精確控制和定位的理想選擇。

2. 機器人關節和自動化設備

應用場景: 在機器人技術和自動化生產線中，特別是在機器人關節和臂部，需要軸承能夠承受復合負荷同時保持高精度和高剛性。
優勢: XRC系列軸承的交叉滾子設計提供了高剛性和承載能力，適合于高速運動和精確定位要求的應用。

3. 醫療設備

應用場景: 在醫療影像設備（如CT掃描儀和磁共振成像設備）、手術機器人等領域，軸承的精度、可靠性和長期穩定性至關重要。
優勢: XRC系列交叉滾子軸承的超薄壁設計和高精度特性使其能夠在復雜的醫療設備中實現高性能和可靠的運行。

4. 航空航天

應用場景: 在航空航天器件、衛星導航系統和國防設備中，軸承必須在極端環境下保持高性能。
優勢: 結構緊湊、高剛性和高承載能力，使XRC系列交叉滾子軸承能夠滿足這些應用的嚴格要求。

5. 精密工業設備

應用場景: 在精密加工設備、高速旋轉設備和精細測量?jī)x器中，需要高精度和高速性能的軸承。
優勢: XRC系列交叉滾子軸承提供的高旋轉精度和低摩擦特性，能夠提高設備的整體性能和生產效率。

普瑞森公司的XRC系列交叉滾子軸承通過其特殊的設計，提供了一種在空間受限和要求高精度、高剛性的應用中的理想解決方案。它們的應用范圍廣泛，從高精度機床到復雜的醫療設備，都能提供好的性能和可靠性。其超薄壁設計和交叉滾子結構使其在現代工業和技術領域中發揮著不可或缺的作用。
