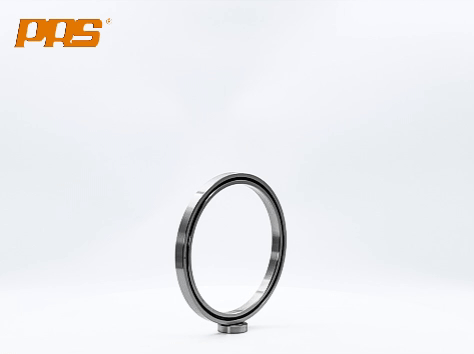

XRBS系列交叉滾子軸承

發布日期：2022-10-09 14:28:07

XRBS系列薄壁交叉滾子軸承（超薄壁型; 內圈外圈整體; 外圈帶塞子）
XRBS系列薄壁交叉滾子軸承可替代: IKO公司的CRBS系列交叉滾子軸承。
XRBS系列薄壁交叉滾子軸承應用于機器人工業、醫療器械、精密儀器和機械手臂等領域。

咨詢熱線：400-680-3790 在線留言

規格型號產品介紹安裝方法應用領域

XRBS系列薄壁交叉滾子軸承結構圖：

XRBS系列交叉滾子軸承結構圖

XRBS系列薄壁交叉滾子軸承型號參數表：

	外型尺寸						基本額定負荷(kN)
公稱型號	內徑	外徑	寬度	滾子節 圓直徑	軸肩尺寸		徑向
	d	D	B	Dpw	ds	Dh	C	Co
XRBS5008	50	66	8	57	53.5	60.5	5.1	7.19
XRBS6008	60	76	8	67	63.5	70.5	5.68	8.68
XRBS7008	70	86	8	77	73.5	80.5	5.98	9.8
XRBS8008	80	96	8	87	83.5	90.5	6.37	11.3
XRBS9008	90	106	8	97	93.5	100.5	6.67	12.4
XRBS10008	100	116	8	107	103.5	110.5	7.15	13.9
XRBS11008	110	126	8	117	113.5	120.5	7.45	15
XRBS12008	120	136	8	127	123.5	130.5	7.84	16.5
XRBS13008	130	146	8	137	133.5	140.5	7.94	17.6
XRBS14008	140	156	8	147	143.5	150.5	8.33	19.1
XRBS15008	150	166	8	157	153.5	160.5	8.82	20.6
XRBS16013	160	186	13	172	165	179	23.3	44.9
XRBS17013	170	196	13	182	175	189	23.5	46.5
XRBS18013	180	206	13	192	185	199	24.5	49.8
XRBS19013	190	216	13	202	195	209	24.9	51.5
XRBS20013	200	226	13	212	205	219	25.8	54.7

注：1、附帶密封圈的公稱型號是 XRBH***UU。
2、在要求高精度時，請選用內圈旋轉的方式。

交叉滾子軸承的選擇必須確認以下要求：

XRBS系列內圈旋轉精度：

單位（Unit）: μm
軸承內徑的公稱尺寸		徑向跳動
軸承內徑的公稱尺寸		軸向跳動
超過	以下	公差
40	65	13
65	80	15
80	100	15
100	120	20
120	140	25
140	180	25
180	200	30

XRBS系列徑向游隙：

XRBS系列徑向游隙			單位（Unit）: μm
滾子節圓直徑mm		CC0		C0
超過	以下	最小	最大	最小	最大
50	80	-8	0	0	15
80	120	-8	0	0	15
120	140	-8	0	0	15
140	160	-8	0	0	15
160	180	-10	0	0	20
180	200	-10	0	0	20
200	225	-10	0	0	20

XRBS系列薄壁交叉滾子軸承（超薄壁型; 內圈外圈整體; 外圈帶塞子）

XRBS系列薄壁交叉滾子軸承可替代IKO公司的CRBS系列交叉滾子軸承。

XRBS系列薄壁交叉滾子軸承是一種高精度的軸承，采用了交叉排列的滾子設計，具有超薄壁型的特征。這一系列的軸承主要有以下幾個特點和應用：

結構介紹

1、超薄壁型：XRBS系列交叉滾子軸承具有非常薄的壁厚，這種設計可以大大減小軸承的整體尺寸，使得軸承適合在空間受限的應用場合中使用。
2、內圈外圈整體設計：這種設計意味著內圈和外圈是作為一個整體加工而成的，不僅提高了軸承的安裝精度，也增強了軸承的整體剛性。
3、外圈帶塞子的設計：部分XRBS系列的軸承在外圈上設有塞子，這些塞子用于固定滾子，防止?jié)L子在運輸或安裝過程中脫落，同時也有助于保持滾子的正確排列，確保軸承的高精度運行。

特點

1、高精度和高剛性：交叉排列的滾子可以承受來自各個方向的負荷，提供高剛性和精度。
2、緊湊的設計：超薄壁的設計使得軸承占用的空間更小，適用于緊湊型設計的需求。
3、簡化的結構：整體式的內外圈設計減少了安裝時需要對齊的部件數量，簡化了安裝過程。

應用介紹

XRBS系列交叉滾子軸承廣泛應用于機器人工業、醫療器械、精密儀器和機械手臂等領域。其超薄壁和高剛性的特點使得它們非常適合用于需要高精度和緊湊設計的應用場合。例如，在工業機器人的關節位置使用這種軸承，可以實現高精度的運動控制和減小機器人的整體尺寸。

XRBS系列交叉滾子軸承以其特殊的設計和高性能特性，滿足了現代工業對精度、剛性和緊湊設計的嚴格要求，是高精度應用領域的理想選擇。

XRBS系列薄壁交叉滾子軸承的安裝步驟

1、準備工作：

○ 在安裝前，務必清潔軸承安裝表面，確保無塵埃、油污或其他雜質。
○ 檢查軸和軸座的尺寸精度、形狀和位置精度，確保它們符合要求。

2、檢查軸承和配件：

○ 仔細檢查軸承和任何附件（如密封件或鎖緊件）是否有運輸損傷或缺陷。
○ 確認軸承的型號和規格以及其與安裝位置的匹配性。

3、安裝軸承：

○ 由于XRBS系列的內外圈是整體設計，推薦使用專業的安裝工具，如塑料或橡膠錘，輕輕敲擊軸承的整體環（非滾動體）進行安裝，避免直接敲擊滾動體。
○ 如果條件允許，使用加熱或冷卻方法來輔助安裝可能更為理想。例如，輕微加熱軸承或冷卻軸，可以利用熱膨脹或冷縮的原理來簡化安裝過程。
○ 確保軸承在軸上或軸座內的正確位置，保持內外圈的同心性和平行度。

4、確認安裝：

○ 安裝后，檢查軸承的旋轉情況，確保沒有異常的摩擦或阻力。
○ 驗證軸承的安裝精度，包括同心度和傾斜度，確保滿足設計要求。

安裝注意事項

○ 處理軸承時應佩戴手套，避免手指印和污染。
○ 避免使用過大的力量直接敲擊軸承，特別是滾動體和保持架部分。
○ 對于帶有塞子的設計，應確保塞子正確安裝，以維持滾子的正確排列。
○ 按照制造商的指導手冊進行操作，每個型號的軸承可能有其特定的安裝要求。

正確的安裝方法對于確保軸承的性能和延長使用壽命至關重要。如果有任何疑問，應咨詢普瑞森廠家提供的安裝指南或直接聯系廠家獲得技術支持。

XRBS系列薄壁交叉滾子軸承的應用領域

普瑞森(PRS)的XRBS系列薄壁交叉滾子軸承由于其特殊的設計和性能特點，被廣泛應用于多個領域，特別是在那些對精度、剛性和空間使用有嚴格要求的應用中表現突出。下面詳細介紹這些應用領域：

1. 機器人工業

在機器人工業中，XRBS系列薄壁交叉滾子軸承被用于機器人的關節和旋轉部件中。這些應用場合需要軸承具有高剛性和精度，以實現精確的運動控制和穩定性。機器人的緊湊設計也要求軸承占用的空間盡可能小，而XRBS系列的超薄壁設計恰好滿足這一需求。

2. 醫療器械

在醫療器械領域，尤其是在醫療診斷設備、手術機器人以及其他精密醫療儀器中，XRBS系列薄壁交叉滾子軸承的高精度和高剛性特性能夠提高設備的操作精度和可靠性。例如，在醫療影像設備和手術機器人中，這些軸承能夠確保設備部件精確移動，從而提高手術和診斷的準確性。

3. 精密儀器

精密儀器，如光學設備、測量設備和實驗室設備等，對軸承的精度和穩定性要求非常高。XRBS系列薄壁交叉滾子軸承能夠在這些應用中提供所需的高精度導向和支撐，保證儀器能夠進行精確的測量和操作。

4. 機械手臂

機械手臂廣泛應用于自動化生產線、裝配線以及研究和開發領域。這些應用場合中的機械手臂需要能夠進行精確控制和靈活操作，XRBS系列薄壁交叉滾子軸承以其高剛性和精度，使得機械手臂能夠精確地執行復雜的動作和操作。

5. 航空航天

在航空航天領域，對組件的重量和體積有嚴格限制，同時對性能的要求非常高。XRBS系列軸承的超薄壁設計和高性能特點使其在這一領域也有應用，比如在衛星的太陽能板展開機構、空間站機械臂等領域，可以減輕重量并提高系統的可靠性和性能。

6. 電子制造設備

在電子制造行業中，精密的裝配和生產設備需要使用高精度和高剛性的軸承來保證生產過程的精度和效率。XRBS系列薄壁交叉滾子軸承在這些設備的精密定位和導向系統中發揮著重要作用。

這些應用領域展示了XRBS系列薄壁交叉滾子軸承的多樣性和適用性，它們通過提供高精度、高剛性和緊湊設計的解決方案，支持著各種技術和設備的發展。
