當前位置:首頁 - 新聞資訊 - YRT轉臺軸承規格尺寸表,讓選擇更容易

YRT轉臺軸承規格尺寸表,讓選擇更容易

時間:2022-08-17 11:02:54 來源:洛陽普瑞森(PRS)精密軸承有限公司

  YRT轉臺軸承具有高軸向和徑向承載能力。高傾斜剛度和 高的精度。適用于回轉工作臺,卡盤和銑刀頭以及測量和實驗中的軸承配置。YRT轉臺軸承的規格尺寸該怎么選呢?先跟普瑞森小編來了解下轉臺軸承的精度與剛度吧!

 一、YRT轉臺軸承的精度

  YRT系列軸承的尺寸精度為P5,旋轉精度為P4。

  1、YRTZKLDF系列

YRT和ZKLDF轉臺軸承精度表

  注:①直徑公差為平均值。

  ②對于轉動的內圈和外圈,將軸承安裝在理想的軸和軸座上進行測量。

  ③特殊設計,僅適應于YRT轉臺軸承系列。

  ④協議供貨,僅適應于轉動的外圈。

  2、YRTS 高速系列

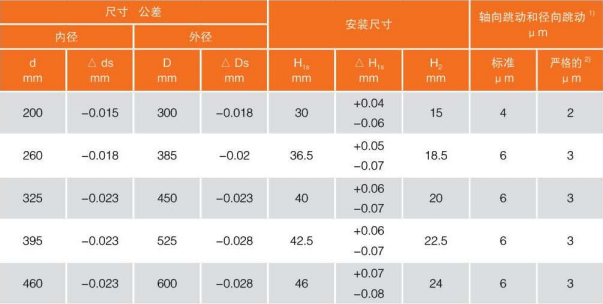

YRTS轉臺軸承精度表

 二、YRT轉臺軸承的剛度

  軸承的剛度是在施加載荷的情況下,旋轉軸與其理想位置的位移變化程度。傾覆剛度會影響到加工工件的精度。

  轉臺軸承的剛度與軸承的設計結構、尺寸、材料、硬度等相關,適當?shù)念A(yù)載荷會提高軸承的徑向、軸向和傾覆剛度。

  關于轉臺軸承剛度的具體參數,請與我們聯系。

  特殊設計: 對于YRTYRTS系列軸承,我們可以提供更高的精度,軸向和徑向跳動降低50%,安裝尺寸H1H2的公差更為嚴格。訂貨時請額外表明。

  更高的剛度、更高的轉速和殊的尺寸等殊要求的轉臺軸承,請與我們聯系。

 三、YRT轉臺軸承的規格尺寸

  1、YRTS高速系列

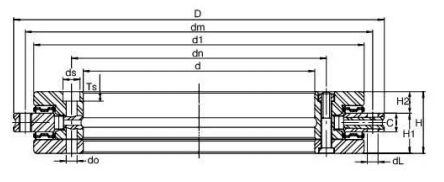

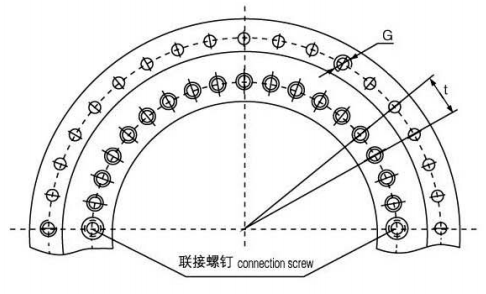

YRTS轉臺軸承尺寸

YRTS轉臺軸承尺寸

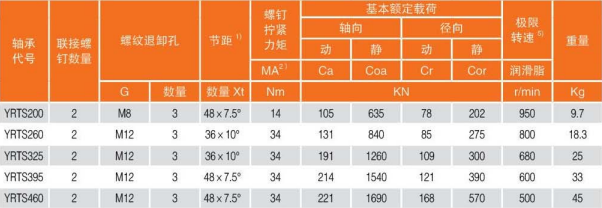

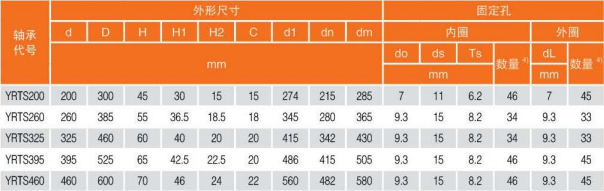

YRTS轉臺軸承尺寸表

YRTS轉臺軸承尺寸表

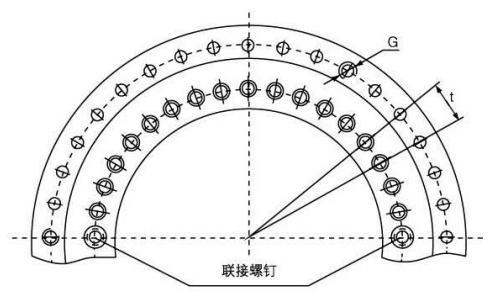

  注:1、包括聯接螺釘孔和螺紋退卸孔,圓周均布。

  2、用于10.9螺栓的擰緊力矩。

  3、用于和軸與軸承座的固定孔,*注意軸承固定孔的節距和等分。

  2、YRT標準系列

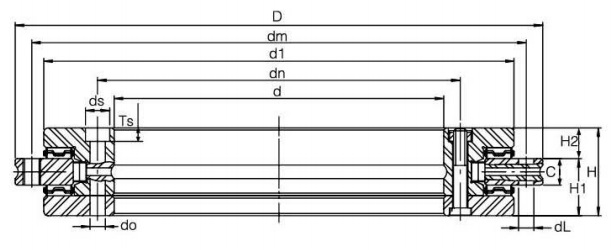

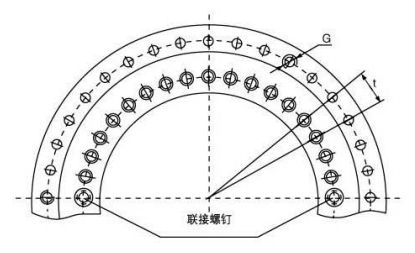

YRT轉臺軸承尺寸

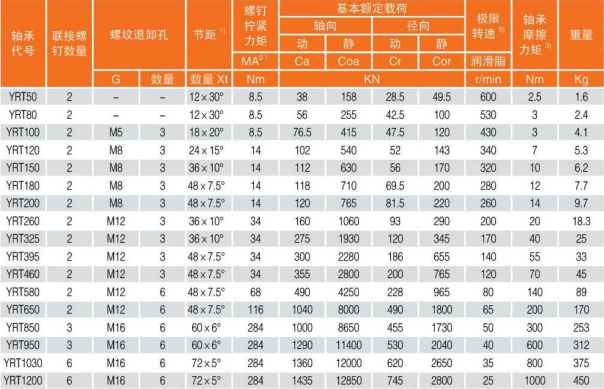

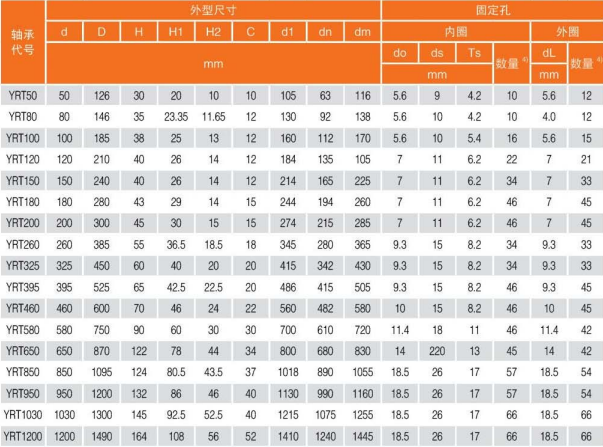

YRT轉臺軸承尺寸表

YRT轉臺軸承尺寸

YRT轉臺軸承尺寸表

  注:1、包括聯接螺釘孔和螺紋退卸孔,圓周均布。

  2、用于10.9螺栓的擰緊力矩。

  3、軸承摩擦力矩應在5r/min轉速下測量。

  4、用于和軸與軸承座的固定孔,*注意軸承固定孔的節距和等分。

  5、對于長時間運轉和連續運轉的工況,此數值謹慎參考。

  3ZKLDF 推力角接觸球系列

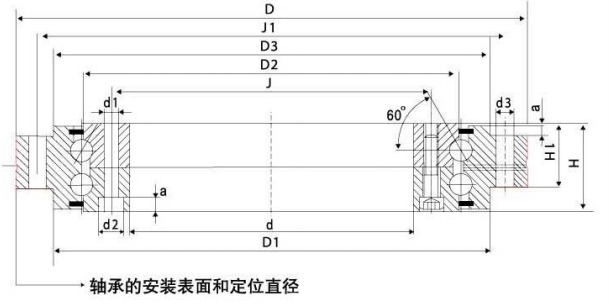

ZKLDF 推力角接觸球軸承尺寸

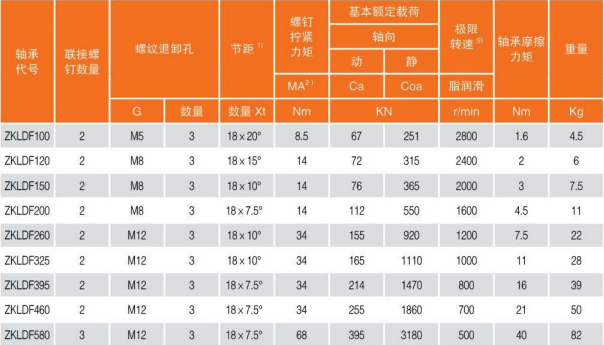

ZKLDF 推力角接觸球軸承尺寸表

ZKLDF 推力角接觸球軸承尺寸

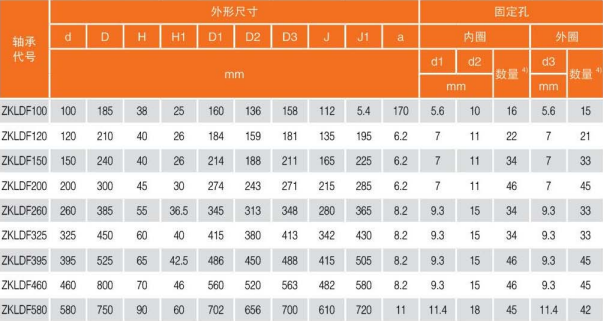

ZKLDF 推力角接觸球軸承尺寸表

  注:我們亦可以提供尺寸d>580mm的此系列軸承。

  1、包括聯接螺釘孔和螺紋退卸孔,圓周均布。

  2、用于10.9螺栓的擰緊力矩。

  3、用于和軸與軸承座的固定孔,來注意軸承固定孔的節距和等分。

  4、在理想的工況下可以達到此數值。

  了解了這么多系列的轉臺軸承的規格尺寸,我們在挑選的時候,就可以依照自己的需求,對著表格來選擇了,是不是很方便呢?
